渦輪流量計原理

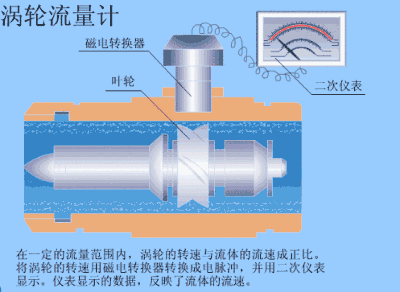

渦輪流量計原理：渦輪流量計有一個渦輪，在使用時需安裝在流體管道中，兩端由軸承支撐。當流體經過渦輪時，流體沖擊渦輪葉片，帶動渦輪葉片的轉動。其渦輪流量計的測量儀，再通過渦輪葉片的角速度間接的測量流量其利用的方法是葉片的角速度與流體速度是成正比的。

其角速度是通過裝在機殼的傳感線圈檢測出來的，當渦輪葉片切割機殼內的*磁鋼產生的磁力線時，就會改變傳感線圈磁通量的變化。傳感線圈將檢測到的磁通周期變化信號送入到測量儀的放大器，對信號進行放大、整形。

產生與流速成正比的脈沖信號，送入單位換算與流量計積算電路得到并顯示累積流量值；同時也將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

渦輪流量計原理產品特點

1.抗雜質能力強。

2.抗電磁干擾和抗振能力強。

3.其結構與原理簡單，便于維修。

4.幾乎無壓力損失，節省動力電耗。
